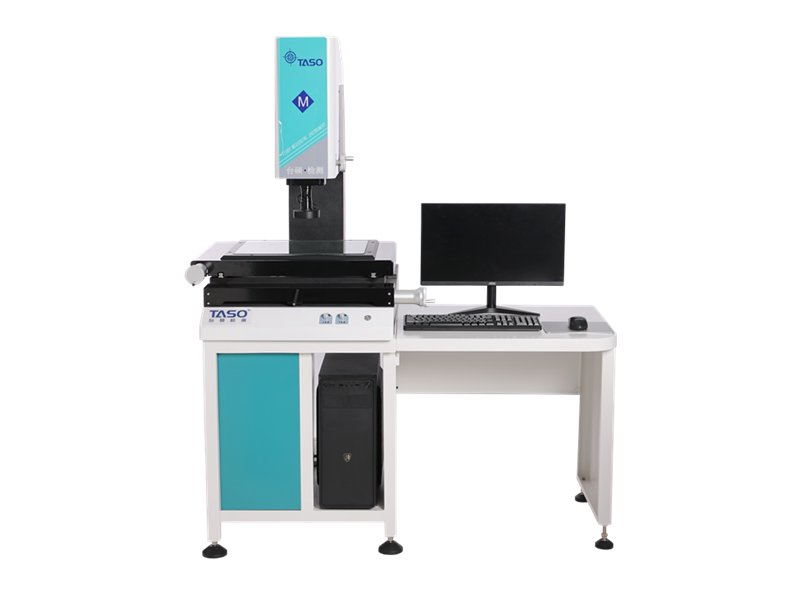

QVMS影像测量仪专为来样抽检测量而设计，其测量行程达 500×400mm，适用于精密五金、注塑等行业的小行程精密测量。它采用吊塔式结构，汇集了行业内先进的设计理念，以完善的设计和严格的生产流程控制，确保机台的精度和稳定性。

基本测量功能

1. 可测几何量：点、线、圆（最大、最小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R 角、环、间距、距离、点群等；

2. 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等；

3. 影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、捕捉边缘点、最近点、整体提取、多段提取；

4. 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等；

5. 坐标系：夹具定位坐标系、点线、两点X、两点 Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。

输出及数据统计

• 可输出 Word、Excel、HTML、TXT 报表和AutoCAD 文件；

• 支持实时输出至 excel 模版，可定制模版；

• 基元属性区域，实时显示当前正在测量的基元数据；

• 基元超差区，分类显示正常基元，超差基元，未测量基元等。
